数据加载与流程

Dataloader加载数据

数据的准备过程参考使用教程

这里详细介绍一下在Dataloader中对数据进行pack的过程。

当 config.py 中设置 use_packed_dataset 为 True 时，通过 build_pack 函数构建pack data，构建逻辑举例如下：

假设 micro_bsz 为2， SEQ_LEN 为8，输入数据格式如下：

[2323, 442,  252, 341]
[233,  3442, 322, 31, 2514, 49731, 51]
[4326, 427,  465, 22, 314,  9725,  346, 1343]
[24,   2562, 5,   25, 356]

packed_length 的值为 micro_bsz * SEQ_LEN ，即16，对于上述输入数据，将每一条输入pack为长度为16的数据，其中，单个子句拼接超出 packed_length 的部分，截断处理，后半部分作为下一条输入的开始。全部文本pack完成之后，对于最后不足 packed_length 的部分，用 0 填充。pack之后的数据格式如下：

[2323, 442, 252,  341, 233,  3442, 322, 31,  2514, 49731, 51, 4326, 427,  465, 22, 314]
[9725, 346, 1343, 24,  2562, 5,    25,  356, 0,    0,     0,  0,    0,    0,   0,  0]

label 的值取data每条输入的第二个值到最后一个值，并在最后一位填充 -100 。上述数据pack之后，对应的 label 值如下：

[442, 252,  341,  -100, 3442, 322, 31,  2514, 49731, 51,   -100, 427,  465,  22,   314,  9725]
[346, 1343, -100, 2562, 5,    25,  356, -100, -100,  -100, -100, -100, -100, -100, -100, -100]

当 config.py 中设置 use_packed_dataset 为 False 时，通过 build_unpack 函数构建pack data，构建逻辑举例如下：

假设 micro_bsz 为2， SEQ_LEN 为8，输入数据格式如下：

[2323, 442,  252, 341]
[233,  3442, 322, 31, 2514, 49731, 51]
[4326, 427,  465, 22, 314,  9725,  346, 1343]
[24,   2562, 5,   25, 356,  3145,  246, 25,  1451,  67,  73, 541, 265]
[4524, 2465, 562, 67, 26,   265,   21,  256, 145,   1345]
[34,   14]

这里pack的过程遵循三个条件：

pack子句的个数不能超过 micro_bsz ，即便pack之后的总长度小于 micro_bsz * SEQ_LEN ，也不能将下一个子句的内容进行pack，长度不够的部分补 0 。
单条子句的长度不能超过 SEQ_LEN ，超过部分直接截断丢弃，之后再与下一个子句进行pack。
如果子句pack之后的长度超过了 micro_bsz * SEQ_LEN ，超过部分截断丢弃。

按照上述规则，pack之后的数据格式如下：

[2323, 442,  252, 341, 233,  3442, 322, 31,   2514, 49731, 51,  0,  0,   0,    0,   0]
[4326, 427,  465, 22, 314,  9725,  346, 1343, 24,   2562,  5,   25, 356, 3145, 246, 25]
[4524, 2465, 562, 67, 26,   265,   21,  256,  34,   14,    0,   0,  0,   0,    0,   0]

label 的值如下：

[442,  252, 341, -100, 3442, 322, 31,   2514, 49731, 51,   -100, -100, -100, -100, -100,  -100]
[427,  465, 22,  314,  9725, 346, 1343, -100, 2562,  5,    25,   356,  3145, 246,  25,    -100]
[2465, 562, 67,  26,   265,  21,  256,  -100, 14,    -100, -100, -100, -100, -100, -100,  -100]

注： use_packed_dataset 不设置时，默认为 True 。一般使用 use_packed_dataset 为 True 的模式训练，以提升训练效率和精度。

获取Dataloader数据

通过上述方法，在Dataloader中将数据构建完成之后，在每次forward过程中，会依次从dataloader中取出数据，下面详细介绍一下数据的获取以及处理过程。

从Dataloader中取出数据

batch_data, actual_batch_size = engine.load_batch(data_iter)

这里 batch_data 的类型为 list ，其中包含两个元素，第一个元素为 dict 类型的数据 data ，第二个元素为 torch.Tensor 类型的标签 label 。

其中，第一个元素 data 包含 input_ids 、 cu_seqlens 、 indexes 三个字段，其类型及形状分别为：

batch_data[0]['input_ids'] -> torch.Size([micro_num, micro_bsz * SEQ_LEN]), 保存输入语句经过tokenize之后的id值
batch_data[0]['cu_seqlens'] -> list类型, 大小为micro_num, 其中每个元素类型为torch.Tensor, 保存pack到micro_bsz * SEQ_LEN长度的每个拼接字句的索引
batch_data[0]['indexes'] -> torch.Size([micro_num, micro_bsz * SEQ_LEN]), 保存每个input_ids的索引值, 从0开始递增

第二个元素 label 的形状为：

batch_data[1] -> torch.Size([micro_num, micro_bsz * SEQ_LEN])

micro_num 在 config.py 配置文件中设置，为梯度累计的大小，即经过 micro_num 次 forward + backward 之后，进行梯度更新。 micro_bsz * SEQ_LEN 为 pack data 的长度，即将多条输入拼接为 micro_bsz * SEQ_LEN 长度的单条输入，以提高训练效率。

举例：假设 micro_num 为2， micro_bsz 为2， SEQ_LEN 为8

batch_data[0]['input_ids']:
tensor([[  2323, 442, 252,  341, 233,  3442, 322, 31,  2514, 49731, 51, 4326, 427,  465, 22, 314],
        [  9725, 346, 1343, 24,  2562, 5,    25,  356, 0,    0,     0,  0,    0,    0,   0,  0]])

其中第一个batch由长度分别为4,7,5的子句拼接而成，第二个batch由长度分别为3,5的子句拼接而成，则：

batch_data[0]['cu_seqlens']:
tensor([[  0,  4,  11,  16],
        [  0,  3,  8,   16]])

其中，每相邻两个数字的差值，为当前子句的长度。

batch_data[0]['indexes']:
tensor([[  0,  1,  2,  3,  0,  1,  2,  3,  4,  5,  6,  0,  1,  2,  3,  4],
        [  0,  1,  2,  0,  1,  2,  3,  4,  0,  1,  2,  3,  4,  5,  6,  7]])

其中，每一个数字表示了token在当前子句中的位置。如果最后一句存在padding，则indexes依然按照从0递增的方式直至padding结束。

batch_data[1]:
tensor([[  442, 252,  341,  -100, 3442, 322, 31,  2514, 49731, 51,   -100, 427,  465,  22,   314,  9725],
        [  346, 1343, -100, 2562, 5,    25,  356, -100, -100,  -100, -100, -100, -100, -100, -100, -100]])

这里为对应的label的数值。

处理数据

_data, _label = self._load_accum_batch(data, label)

首先，通过 _load_micro_batch 函数，将 data 和 label 中数据的第一个维度 micro_num 转化为1，并通过更新 offset 的值，依次获取每个微批次的数据。

其次，通过注册 data_process_func 对数据做进一步处理。

当 config.py 中设置 use_packed_dataset 为 True 时， data_process_func 中的流程如下:

通过 packed_data_normalizer 函数，对 data['indexes'] 和 data['cu_seqlens'] 做降维处理，去掉size为1的第一维，并通过 data['cu_seqlens'] 中的值，计算出单个字句的最大长度，记录在 data['max_seqlen'] 中。

按照上述举例，假设加载第一个批次的数据，经过 _load_accum_batch 处理后的 data 和 label 如下：

data['input_ids']:
tensor([[ 2323, 442, 252,  341, 233,  3442, 322, 31,  2514, 49731, 51, 4326, 427,  465, 22, 314]])
data['cu_seqlens']:
tensor([  0,  4,  11,  16])
data['indexes']:
tensor([  0,  1,  2,  3,  0,  1,  2,  3,  4,  5,  6,  0,  1,  2,  3,  4])
data['max_seqlen']:
7

label:
tensor([[ 442, 252,  341,  -100, 3442, 322, 31,  2514, 49731, 51,   -100, 427,  465,  22,   314,  9725]])

如果张量并行模式为 isp ，且tp size（即序列化并行大小）大于1，则会在 data_process_func 中注册 split_data_sequence_parallel 函数，对数据的 sequence 维度进行切分。

假设tp size为2，则对上述数据 data['input_ids'] 、 data['indexes'] 和 label 切分之后的结果如下：

tp rank0 中的数据：

data['input_ids']:
tensor([[ 2323, 442, 252,  341, 233,  3442, 322, 31]])
data['indexes']:
tensor([  0,  1,  2,  3,  0,  1,  2,  3])
label:
tensor([[ 442, 252,  341,  -100, 3442, 322, 31,  2514]])

tp rank1 中的数据：

data['input_ids']:
tensor([[ 2514, 49731, 51, 4326, 427,  465, 22, 314]])
data['indexes']:
tensor([  4,  5,  6,  0,  1,  2,  3,  4])
label:
tensor([[ 49731, 51,   -100, 427,  465,  22,   314,  9725]])

当 config.py 中设置 use_packed_dataset 为 False 时， data_process_func 中的流程如下:

通过 unpack_data 函数对数据做unpack处理，将 data["input_ids"] 和 label 的数据恢复到unpack的格式，并从data中去除掉”cu_seqlens”和”indexes”字段。

unpack之后 data["input_ids"] 和 label 的形状为 torch.Size([micro_bsz, SEQ_LEN]) 。

按照上述数据举例：

假设 micro_bsz 为2， SEQ_LEN 为8，输入数据格式如下：

[2323, 442,  252, 341]
[233,  3442, 322, 31, 2514, 49731, 51]

pack之后的数据格式如下：

[2323, 442,  252, 341, 233,  3442, 322, 31,   2514, 49731, 51,  0,  0,   0,    0,   0]

label 的值如下：

[442,  252, 341, -100, 3442, 322, 31,   2514, 49731, 51,   -100, -100, -100, -100, -100,  -100]

经过 unpack_data 处理之后， data["input_ids"] 和 label 分别如下：

data["input_ids"]:
tensor([[2323,  442,  252,  341,  0,    0,     0,   0],
        [233,   3442, 322,  31,   2514, 49731, 51,  0]])

label:
tensor([[442,  252,  341,  -100, -100,  -100,  -100,  -100],
        [3442, 322,  31,   2514, 49731, 51,    -100,  -100]])

如果 tp 并行模式为 isp ，且tp size（即序列化并行大小）大于1，则会在 data_process_func 中注册 split_data_sequence_parallel 函数，对数据的 sequence 维度进行切分。

假设tp size为2，则对上述数据 data['input_ids'] 和 label 切分之后的结果如下：

tp rank0 中的数据：

data["input_ids"]:
tensor([[2323,  442,  252,  341],
        [233,   3442, 322,  31]])

label:
tensor([[442,  252,  341,  -100],
        [3442, 322,  31,   2514]])

tp rank1 中的数据：

data["input_ids"]:
tensor([[0,    0,     0,   0],
        [2514, 49731, 51,  0]])

label:
tensor([[-100,  -100,  -100,  -100],
        [49731, 51,    -100,  -100]])

Forward过程数据格式

以internlm2模型为例，详细介绍一下整个模型在不同并行模式下的权重情况，以及在运行过程中数据的流动过程。

首先，介绍模型在不同并行模式下，权重切分的过程。

ISP并行模式下权重切分

ISP并行的具体原理请参见：并行训练

internlm2模型中，涉及weight切分的参数为：”wqkv”、”wo”、”w1”、”w2”、”w3”、”output”，通过new_linear函数进行切分。

假设配置文件中设置的weight并行大小为 wp_size ，初始化之后的模型结构及权重如下：

InternLM2(
  (tok_embeddings): Embedding1D()
  (layers): ModuleList(
    (0): InternLM2Decoder(
      (attention): GQA(
        (rotary_emb): RotaryEmbedding()
        (wqkv): ColumnParallelLinear(in_features=hidden_size, out_features=(hidden_size + 2 * hidden_size // num_attention_heads * num_kv_attention_heads) // wp_size, bias=True)
        (inner_attn): DistributedAttention(
          (local_attn): SelfAttention(
            (dropout): Dropout(p=0.0, inplace=False)
          )
        )
        (inner_cross_attn): DistributedAttention(
          (local_attn): CrossAttention(
            (dropout): Dropout(p=0.0, inplace=False)
          )
        )
        (wo): ColumnParallelLinear(in_features=hidden_size, out_features=hidden_size // wp_size, bias=True)
      )
      (dropout1): Dropout(p=0.0, inplace=False)
      (dropout2): Dropout(p=0.0, inplace=False)
      (attention_norm): _RMSNorm(torch.Size([hidden_size]), eps=1e-05, )
      (ffn_norm): _RMSNorm(torch.Size([hidden_size]), eps=1e-05, )
      (feed_forward): FeedForward(
        (w1): ColumnParallelLinear(in_features=hidden_size, out_features=(multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)) // wp_size, bias=False)
        (w2): ColumnParallelLinear(in_features=multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of), out_features=hidden_size // wp_size, bias=False)
        (w3): ColumnParallelLinear(in_features=hidden_size, out_features=(multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)) // wp_size, bias=False)
      )
    )
  )
  (norm): _RMSNorm(torch.Size([hidden_size]), eps=1e-05, )
  (output): ScaleColumnParallelLinear(in_features=hidden_size, out_features=vocab_size // wp_size, bias=False)
)

MTP/MSP/FSP并行模式下权重切分

MTP/MSP/FSP 并行的具体原理请参见：并行训练

与 ISP 并行模式相比， MSP 并行切分权重的参数是一样的，但是切分的方式不同，在 ISP 并行模式中，所有切分参数采用列切方式，而 MSP 并行模式中，”wo”和”w2”参数采用行切方式进行切分。

假设配置文件中设置的tensor并行大小为 tp_size ，初始化之后的模型结构及权重与ISP中列出的权重结果基本一致，ISP模式中的 wp_size 对应MSP模式下的 tp_size ，有差异的”wo”和”w2”参数如下：

(Pdb) InternLM2(
  (tok_embeddings): Embedding1D()
  (layers): ModuleList(
    (0): InternLM2Decoder(
      (attention): GQA(

        ......

        (wo): RowParallelLinear(in_features=hidden_size // tp_size, out_features=hidden_size, bias=False)
      )

        ......

      (feed_forward): FeedForward(
        ......
        (w2): RowParallelLinear(in_features=(multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)) // tp_size, out_features=hidden_size, bias=False)
        ......
      )
    )
  )

  ......

)

Forward整体流程

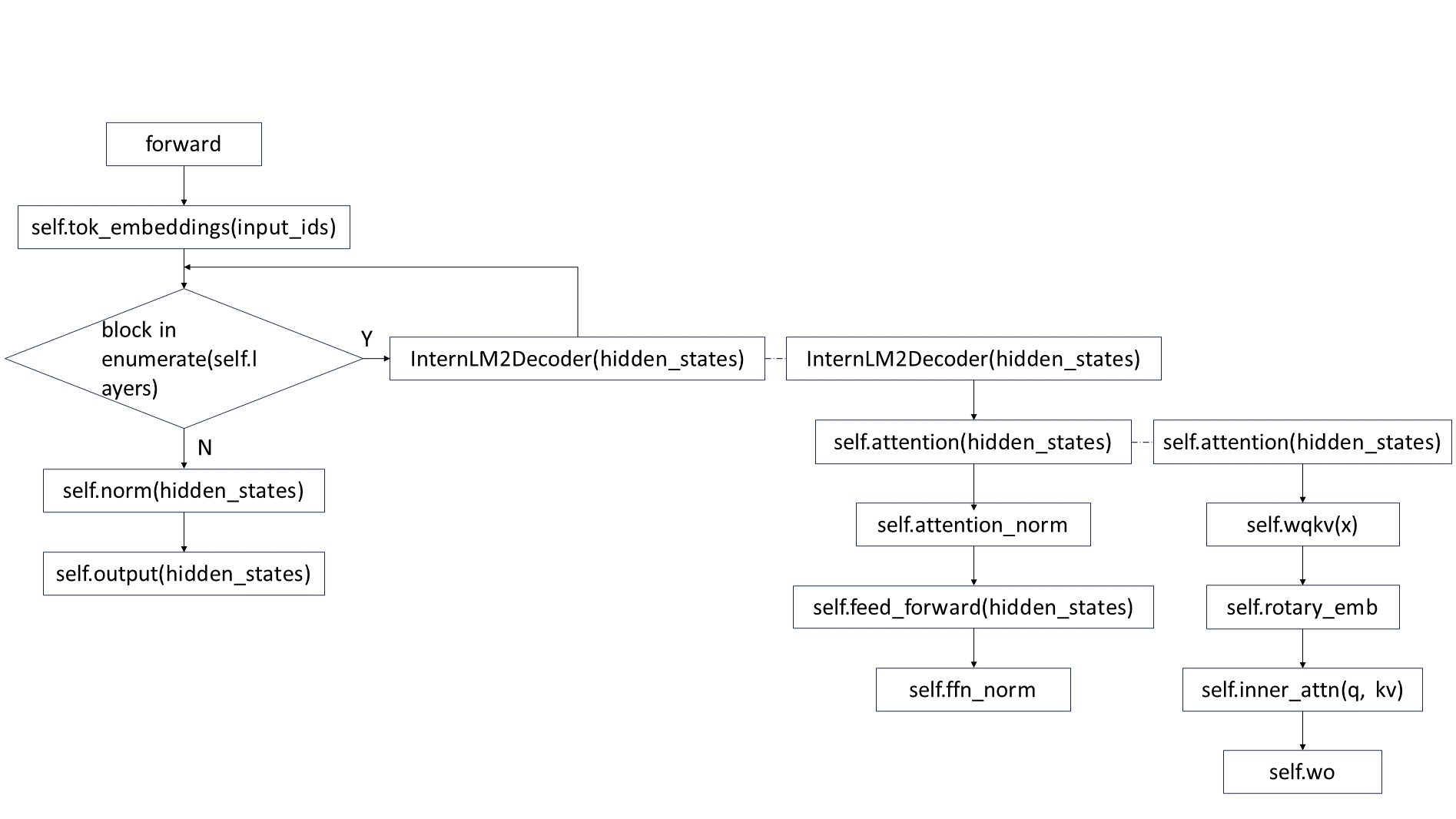

internlm2模型中，forward整体流程如下图所示：

下面介绍不同并行模式下，数据在上图forward流程过程中的变化过程。

ISP并行模式下数据流程

假设配置文件中设置的tensor并行大小为 sp_size （在ISP模式下，张量并行大小即为序列化并行大小）

展开介绍每一步计算过程中，数据维度的变化情况。

tok_embeddings计算过程

在embedding的计算过程中，对数据的seq_len维度做了切分。

输入参数及权重：

input_ids:
torch.Size([1, (micro_bsz * seq_len) // sp_size])

self.tok_embeddings.weight:
torch.Size([vocab_size, hidden_size // wp_size])

输出结果：

hidden_states:
torch.Size([1, (micro_bsz * seq_len) // sp_size, hidden_size])

attention计算过程

qkv准备

qkv = self.wqkv(x)

这里计算过程，会通过 weight_hook 对之前被权重并行切分的权重做 All-Gather 操作，最终输出结果 qkv 的最后一个维度为 self.wqkv 中 out_features 经过 All-Gather 之后的维度。

注：后续所有通过new_linear函数创建的被切分过weight的权重，在forward过程中计算都会通过 weight_hook 做 All-Gather 操作。

qkv:
torch.Size([1, (micro_bsz * seq_len) // sp_size, hidden_size + 2 * hidden_size // num_attention_heads * num_kv_attention_heads])

之后将qkv拆分为 [batch_size, seq_len, num_head, group_size, head_dim] 维度，并分别计算q、k、v的值：

qkv:
torch.Size([1, (micro_bsz * seq_len) // sp_size, num_kv_attention_heads, num_attention_heads // num_kv_attention_heads + 2, hidden_size // num_attention_heads])
q:
torch.Size([1, (micro_bsz * seq_len) // sp_size, num_attention_heads, hidden_size // num_attention_heads])  # 取qkv中第四个维度前num_attention_heads // num_kv_attention_heads位对应的数值，并将第三维度与第四维度的值组合在一起
k:
torch.Size([1, (micro_bsz * seq_len) // sp_size, num_kv_attention_heads, hidden_size // num_attention_heads])  # 取qkv中第四个维度倒数第二位对应的数值
v:
torch.Size([1, (micro_bsz * seq_len) // sp_size, num_kv_attention_heads, hidden_size // num_attention_heads])  # 取qkv中第四个维度倒数第一位对应的数值

之后，将kv的值组合在一起，以便进行后续的attention计算：

kv:
torch.Size([1, (micro_bsz * seq_len) // sp_size, 2, num_kv_attention_heads, hidden_size // num_attention_heads])

计算attention

attention计算的过程如下：

context = self.inner_attn(q, kv)

这里通过dispatch的形式，根据q、k、v是分离还是组合在一起的状态，找到对应的forward函数进行attention计算。

在计算attention之前，通过 AllToAll 通信，对q和kv的 num_head 维度做 scatter ， seq_len 维度做 gather 。

q:
torch.Size([1, micro_bsz * seq_len, num_attention_heads // sp_size, hidden_size // num_attention_heads])
kv:
torch.Size([1, micro_bsz * seq_len, 2, num_kv_attention_heads // sp_size, hidden_size // num_attention_heads])

调用 context = self.local_attn(q, kv) 函数进行attention计算，计算结果的维度为：

context:
torch.Size([1, micro_bsz * seq_len, num_attention_heads // sp_size, hidden_size // num_attention_heads])

在计算attention之后，再通过 AllToAll 通信，对q和kv的 num_head 维度做 gather ， seq_len 维度做 scatter 。

context:
torch.Size([1, (micro_bsz * seq_len) // sp_size, num_attention_heads, hidden_size // num_attention_heads])

输出变换

通过调用 “wo” 对attention计算的输出结果做变换，输出结果的维度如下：

torch.Size([1, (micro_bsz * seq_len) // sp_size, hidden_size])

feed_forward计算过程

在feed_forward前馈网络层，通过”w1”、”w2”、”w3”对输出结果做线性变换。变换之后的结果如下：

w1_o = self.w1(x)
w3_o = self.w3(x)
out = self.w2(Silu(w1_o, w3_o))

w1_o:
torch.Size([1, (micro_bsz * seq_len) // sp_size, multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)])
w3_o:
torch.Size([1, (micro_bsz * seq_len) // sp_size, multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)])
out:
torch.Size([1, (micro_bsz * seq_len) // sp_size, hidden_size])

norm计算过程

经过norm层计算之后的结果维度保持不变，为：

hidden_states:
torch.Size([1, (micro_bsz * seq_len) // sp_size, hidden_size])

output计算过程

最后，经过output层将模型的最后一层输出转换为适合最终任务的格式，结果如下：

hidden_states:
torch.Size([1, (micro_bsz * seq_len) // sp_size, vocab_size])

MTP/MSP/FSP并行模式下数据流程

在 MTP 并行模式中，只有张量并行对模型权重进行切分，不涉及对数据的seq_len维度进行切分。而 MSP 和 FSP 并行模式中，均会涉及对数据进行序列化并行切分，且序列化并行与张量并行大小相同，两者共用通信组。

tok_embeddings计算过程

在embedding的计算过程中，embedding的权重会进行切分：

self.tok_embeddings.weight:
torch.Size([vocab_size, hidden_size // tp_size])

MTP 张量并行模式的输入输出结果如下：

input_ids:
torch.Size([1, micro_bsz * seq_len])
hidden_states:
torch.Size([1, micro_bsz * seq_len, hidden_size])

MSP/FSP 的输入输出结果如下：

input_ids:
torch.Size([1, micro_bsz * seq_len])
hidden_states:
torch.Size([1, (micro_bsz * seq_len) // tp_size, hidden_size])

attention计算过程

在进入attention计算之前，如果是 MSP/FSP 并行模式，会通过 All-Gather 通信，将经过序列化并行切分后的数据聚集起来。因此，整个attention计算过程中， MTP/MSP/FSP 三种并行模式的参数维度一致。

在attention计算完成之后， wo 层中做线性变换时，如果是 MSP/FSP 并行模式，会通过 Reduce-Scatter 通信，将linear变换行切的结果整合，同时做序列化并行操作。

qkv准备

qkv = self.wqkv(x)

计算后的qkv维度如下：

qkv:
torch.Size([1, micro_bsz * seq_len, (hidden_size + 2 * hidden_size // num_attention_heads * num_kv_attention_heads) // tp_size])

之后将qkv拆分为 [batch_size, seq_len, num_head, group_size, head_dim] 维度，并分别计算q、k、v的值，这里会对 num_head 维度做张量并行切分：

qkv:
torch.Size([1, micro_bsz * seq_len, num_kv_attention_heads // tp_size, num_attention_heads // num_kv_attention_heads + 2, hidden_size // num_attention_heads])
q:
torch.Size([1, micro_bsz * seq_len, num_attention_heads // tp_size, hidden_size // num_attention_heads])  # 取qkv中第四个维度前num_attention_heads // num_kv_attention_heads位对应的数值，并将第三维度与第四维度的值组合在一起
k:
torch.Size([1, micro_bsz * seq_len, num_kv_attention_heads // tp_size, hidden_size // num_attention_heads])  # 取qkv中第四个维度倒数第二位对应的数值
v:
torch.Size([1, micro_bsz * seq_len, num_kv_attention_heads // tp_size, hidden_size // num_attention_heads])  # 取qkv中第四个维度倒数第一位对应的数值

之后，将kv的值组合在一起，以便进行后续的attention计算：

kv:
torch.Size([1, micro_bsz * seq_len, 2, num_kv_attention_heads // tp_size, hidden_size // num_attention_heads])

计算attention

attention计算的过程如下：

context = self.inner_attn(q, kv)

这里直接进行attention计算，不需要像 ISP 模式中做 AllToAll 通信。

计算结果的维度为：

context:
torch.Size([1, micro_bsz * seq_len, num_attention_heads // tp_size, hidden_size // num_attention_heads])

输出变换

通过调用 “wo” 对attention计算的输出结果做变换

MTP 并行模式，输出结果的维度如下：

torch.Size([1, micro_bsz * seq_len, hidden_size])

MSP/FSP 并行模式，输出结果的维度如下：

torch.Size([1, (micro_bsz * seq_len) // tp_size, hidden_size])

feed_forward计算过程

在feed_forward前馈网络层，通过”w1”、”w2”、”w3”对输出结果做线性变换。

MSP/FSP 并行模式下，在 w1 和 w3 线性变换层之前，需要进行 All-Gather 通信。因此， MTP/MSP/FSP :w 并行模式下的输出维度相同：

w1_o:
torch.Size([1, micro_bsz * seq_len, (multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)) // tp_size])
w3_o:
torch.Size([1, micro_bsz * seq_len, (multiple_of * ((int(hidden_size * mlp_ratio) + multiple_of - 1) // multiple_of)) // tp_size])

在经过”w2”层做线性变换之后，如果是 MSP/FSP 并行模式，需要进行 Reduce-Scatter 通信。

MTP 并行模式，输出结果的维度如下：

out = self.w2(Silu(w1_o, w3_o))
out:
torch.Size([1, micro_bsz * seq_len, hidden_size])

MSP/FSP 并行模式，输出结果的维度如下：

out = self.w2(Silu(w1_o, w3_o))
out:
torch.Size([1, (micro_bsz * seq_len) // tp_size, hidden_size])

norm计算过程

经过norm层计算之后的结果维度保持不变。

MTP 并行模式，输出结果的维度如下：

hidden_states:
torch.Size([1, micro_bsz * seq_len, hidden_size])

MSP/FSP 并行模式，输出结果的维度如下：

hidden_states:
torch.Size([1, (micro_bsz * seq_len) // tp_size, hidden_size])

output计算过程

最后，经过output层将模型的最后一层输出转换为适合最终任务的格式，结果如下：

hidden_states:
torch.Size([1, micro_bsz * seq_len, vocab_size])
